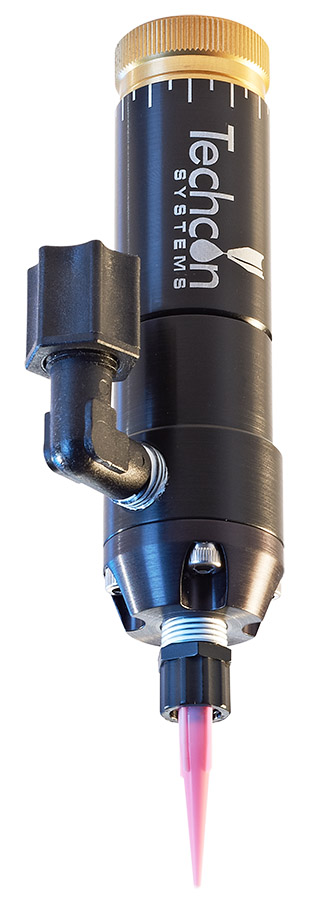

Клапан с миниатюрным золотником TS5322



Золотниковые клапаны предназначены для дозирования жи дкостей под высоким давлением, их сбалансированная конструкция позволяет быстров открывать и закрывать проток жидкости, не смотря на сильное давление самого материала на запорный клапан. Во время запора клапана золотник совершает поступательное движение в противоположном направлении тока жидкости, немного поталкивая материал обратно в клапан, что предотвращает образование капли на конце дозаторной насадки. Конструкция клапана такова, что для обслуживания или чистки не требуется никакого специального инструмента. Клапан открывается давлением воздуха и возвращается в закрытое положение пружиной. Однако в корпусе предусмотрен порт для подвода воздушного давления, закрывающего клапан, тогда и открытие и закрытие происходит подачей давления, это повышает быстродействие и надежность дозирования. Важное верхнее уплотнение золотника имеет масляную камеру для повышения герметичности.

Клапан TS5322 с миниатюрным золотником работает абсолютно аналогично клапану TS941, но более точно и при менее высоких давлениях.



Комплект включает в себя:

  • Монтажный набор с кронштейном
  • Шланг подачи управляющего давления
  • Шланг подачи материала с винтовыми разъемами
  • Переходники для подачи материала - 1/4'' и винтовой разъем
  • Стартовый набор дозаторных игл
  • Масленка





  • Особенности
  • Технические характеристики
