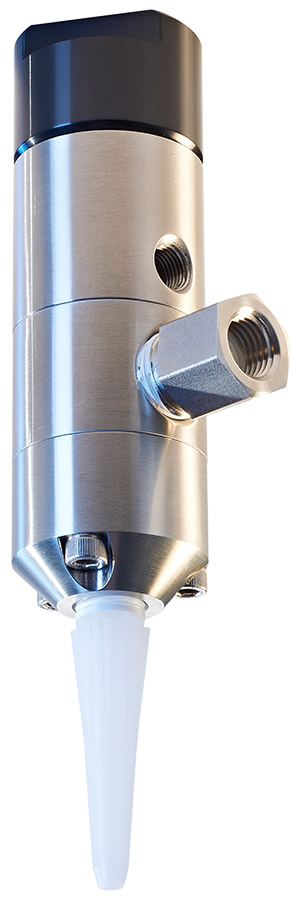

Золотниковый клапан TS941



Золотниковые клапаны предназначены для дозирования жи дкостей под высоким давлением, их сбалансированная конструкция позволяет быстров открывать и закрывать проток жидкости, не смотря на сильное давление самого материала на запорный клапан. Во время запора клапана золотник совершает поступательное движение в противоположном направлении тока жидкости, немного поталкивая материал обратно в клапан, что предотвращает образование капли на конце дозаторной насадки. Конструкция клапана такова, что для обслуживания или чистки не требуется никакого специального инструмента. Клапан открывается давлением воздуха и возвращается в закрытое положение пружиной. Однако в корпусе предусмотрен порт для подвода воздушного давления, закрывающего клапан, тогда и открытие и закрытие происходит подачей давления, это повышает быстродействие и надежность дозирования. Важное верхнее уплотнение золотника имеет масляную камеру для повышения герметичности.

Серия TS941 имеет корпус, который может быть развернут в любую сторону входными портами, для удобства прокладки подающих трубок. закаленный золотник и твердые уплотнения позволяют работать с жидкостями вязкостью до 3,000,000 cps при давлении до 2,500psi (172Бар). Выходной порт имеет на ¼ дюйма (NPT) может быть соединен с разветвителем на несколько дозаторных насадок.



Комплект включает в себя:

  • Масленку
  • Воздушный шланг к дозатору
  • Подающий шланг с винтовыми разъемами
  • Набор различных переходников для входа материала
